D373H多层次硬密封蝶阀

D373H多层次硬密封蝶阀 采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果，达到延长使用寿命、密封性能更好的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

D373H多层次硬密封蝶阀特点：

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;

2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性;

3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能;

4、蝶板密封面采用堆焊钻基硬质合金，密封面耐磨损，使用寿命长

D373H多层次硬密封蝶阀工作原理

1、偏离管道中心

2、偏离密封面中心

3、倾斜的锥形

当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3。使阀门在开启或关闭时蝶板能通过阀座内孔。实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径。故蝶板在阀门关闭时将出现越关越紧。能够实现自锁，防止蝶板过位。

D373H多层次硬密封蝶阀适用范围

硬密封蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的理想的装置。

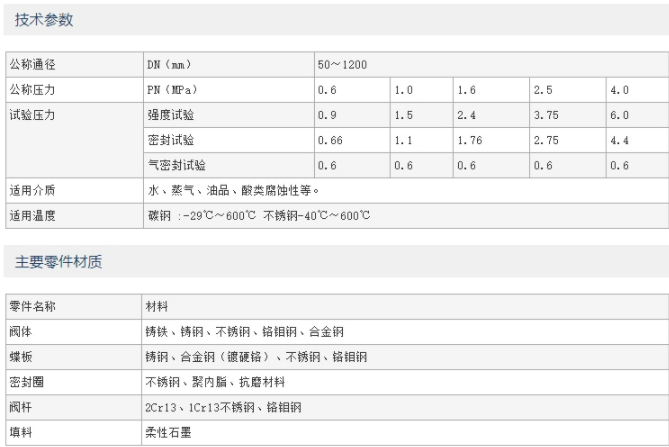

公称通径：DN50~1200mm

公称压力：PN1.0~2.5MPa

适用介质：水、蒸汽、油品
