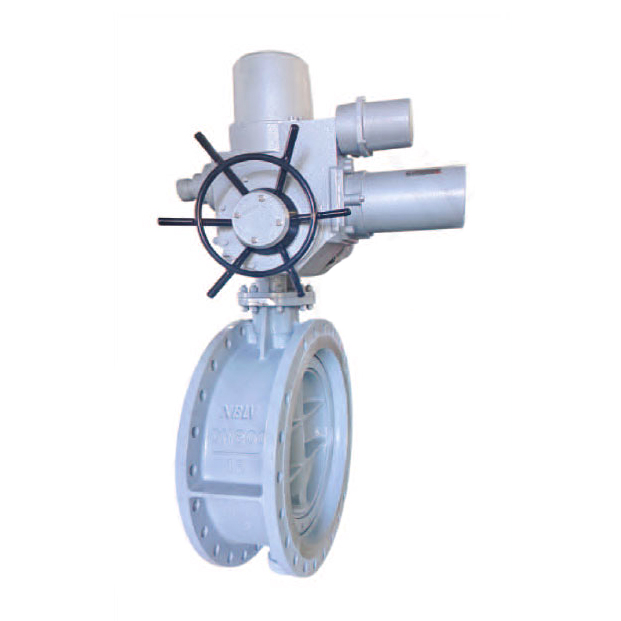

D943H电动硬碰硬蝶阀

D943H电动硬碰硬蝶阀

详情介绍

一、D943H电动硬碰硬蝶阀概述:

D943H电动硬碰硬蝶阀采用三偏心多层次金属密封结构,无机械磨损,可达到零泄漏,有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的理想装置。主要有三偏心和单偏心两个结构形式,密封形式有金属密封和四氟密封及橡胶密封三种。主要适用于≥450度以以下的工况场合;电动软密封法兰蝶阀密封结构适用于≥180度以内的工况场合;电动法兰蝶阀可分为开关型和调节型还有防爆型。


二、D943H电动硬碰硬蝶阀产品特点:

1、体积小、重量轻、操作轻巧、便于安装、维修。

2、密封性能优良可靠、零泄漏,使用寿命长。

3、结构简单,开关迅速,90°旋转启闭。

4、流量特性趋于直线,调节性能zui优。

5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。

6、更换零件衬里材质可适用于各种介质。

7、可根据用户要求配置气动、电动装置,满足遥控和程控的需要


D943H电动硬碰硬蝶阀技术参数:

公称通径:DN50-DN1500

公称压力:1.0,1.6MPa,2.5mpa

阀板材质:铸钢、不锈钢

阀板材质:铸钢衬氟、304衬氟、铸钢衬胶

密封阀座:PTFE,橡胶,金属密封,本体

结构形式:中线型、三偏心

连接方式:对夹 ,法兰式

电压范围:AC220V/110V/380V/24V 50/60HZ

温度范围:软密封:≤150℃;硬密封:≤450℃

功能选项:开关型、调节型、防爆型、反馈型

控制形式:普通开关切断型、智能调节式输入输出4-20MA

环境温度:-30℃~+70℃

电源电压:AC220V、AC380V(其他定制DC24等)50/60Hz

防护等级:IP67、IP68(可选)

防 爆 型:防爆等级:dⅡBT3/T4

信号反馈:有源信号、S无源信号

带加热器:可在潮湿环境中干燥执行器内元件(可选)

手动功能:电动执行器带有手动开阀、关阀功能


四、D943H电动硬碰硬蝶阀主要技术参数:

1、阀体 阀体形式 直通铸造阀 公称通径 DN50~1200mm 公称压力 PN1.0、1.6、2.5MPa 法兰标准 GB/T9113、 JB/T79、HG20594及其他标准 连接形式 法兰式、对夹式 阀盖形式 一体式 压盖型式 压板压紧式 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

2、阀内件 阀芯形式 "蝶"型垂直板式 流量特性 近似等百分比 阀芯材料 铸钢、不锈钢(CF8、CF8M、CF3、CF3M)

3、执行器 执行器型号 CHR、3810R、DZW、HQ、PSQ电动执行机构 主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC 防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄 环境温度:-25~+70℃、环境湿度:≤95%
