三偏心金属硬密封多层次蝶阀的相关知识

2022-03-23 关注次数:

三偏心的多层次蝶阀是蝶阀中使用比较广泛的一种,一般适用于介质温度≤425℃的场合,所以在电力、冶金、化工及市政等行业得到广泛的使用,下面我们随着西布伦多层次蝶阀厂家一起来看看三偏心金属硬密封多层次蝶阀的相关知识。

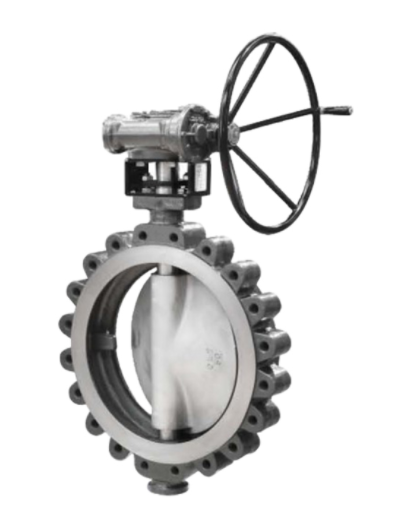

多层次蝶阀


三偏心金属硬密封多层次蝶阀广泛用于的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。此款蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀多层次密封功能,产品符合国家GB/T13927-92阀门压力试验标准。


三偏心多层次蝶阀工作原理:


D343H法兰三偏心蝶阀采取三偏心金属密封结构,阀杆轴线与蝶板密封面间偏置,并与阀体通道轴线偏置,阀座回转轴线与阀体通道轴线形成一个偏心角。开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。


三偏心多层次蝶阀产品特点:


1、具有耐高温、高压、耐腐蚀、耐磨损等特点。


2、结构紧凑、体积小、重量轻、操作灵活、使用方便。


3、此阀无法兰,对管道和保温包扎带来很大方便和美观。


4、采用焊接结构,使阀门与管道平面达到零泄漏。


5、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏。


三偏心金属硬密封多层次蝶阀代表:


阀门类型代号:“D”表示蝶阀


传动形式代号:“3”表示涡轮驱动


连接形式代号:“4”表示法兰式连接


结构形式代号:“3”表示多层次三偏心


密封面材料代号:“H”表示堆焊合金金属硬密封


阀门公称压力:“10”表示其数值是以“MPa”为单位的公称压力值的10或16倍


阀体材料代号:“C”表示碳钢/铸钢


D343H型号代表:D:蝶阀3:涡轮式4:法兰式3:多层次三偏心H:金属硬密封
