多层次蝶阀的简介、概述、优点及工作原理

2021-10-22 关注次数:

【摘要】说起蝶阀,大家肯定都认识。但是多层次蝶阀大家肯定不太了解了。多层次蝶阀其实是蝶阀中的一种,它是在蝶阀的基础上不断升级改进的结果。小编对多层次蝶阀的简介、概述、优点及工作原理进行讲解,好让大家对多层次蝶阀有一些了解。


多层次蝶阀简介

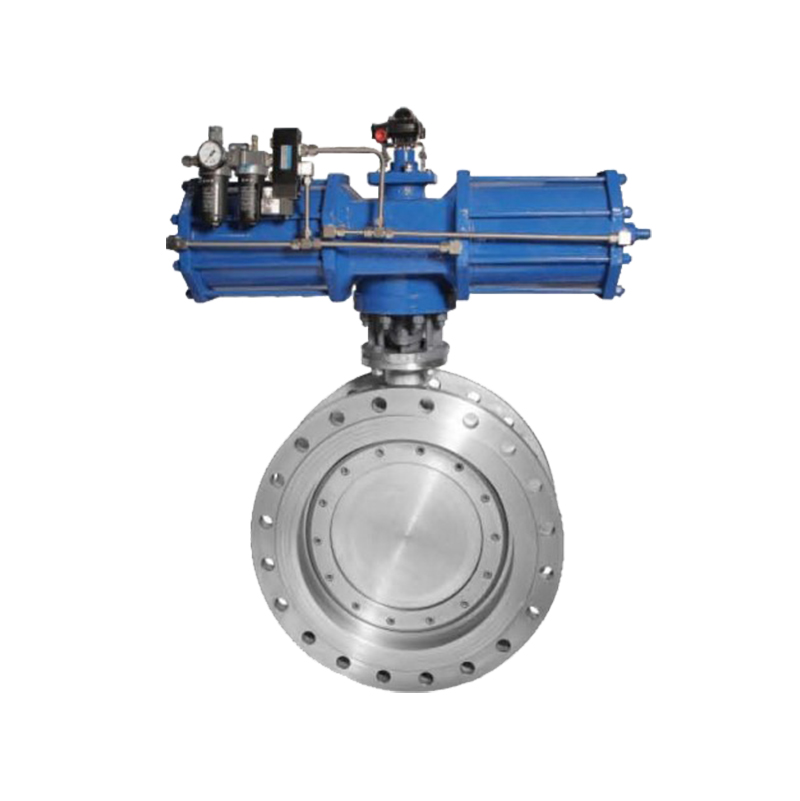

多层次蝶阀是铸钢阀体,PTFE阀座,带气动执行器。

适用温度:-40~+600℃公称压力:150bl/300bl

连接方式:对夹式、法兰式(DIN/ANSI/JIS)

阀体材质:304、316、wcb

蝶板材质:WCB、316、哈氏合金

密封材质:PTFE、金属密封

适用介质:水、气体、油类、粉末颗粒、烟气脱硫


多层次蝶阀概述

高性能多层次硬密封蝶阀其特征在于:所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。




多层次蝶阀优点

多层次蝶阀采用软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温和高温情况下,均具有零渗漏的密封性能。试验证明正流状态(介质流动方向与蝶板转动方向相同)时,多层次蝶阀密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧,密封效果越好。


多层次蝶阀工作原理

多层次蝶阀在逆流状态时,阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大,阀板与阀座之间的单位正压力小于介质压强时,调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样,在阀板上安装软硬多层密封圈,而是直接安装在阀体上,在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀。
