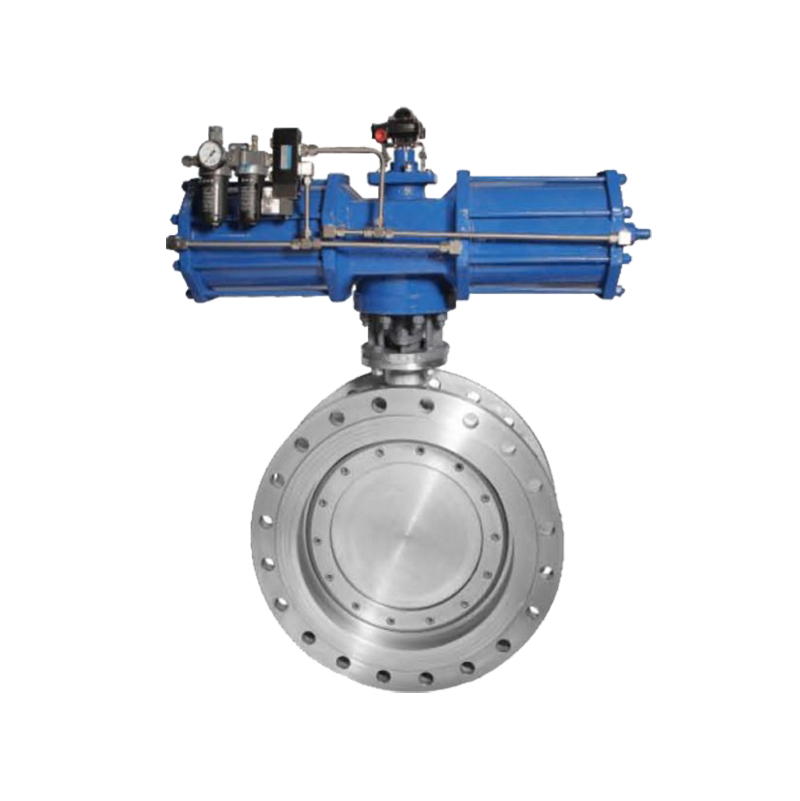

硬碰硬蝶阀在高性能防腐系列特殊作用

1、硬碰硬蝶阀采用两截式阀杆无销连接,结构简单紧凑,维修拆卸极为方便(可现场拆装);碟板具有自动对中功能(上下、左右),实现了碟板与阀座小过盈量配合。

2、舌槽式阀座,可确保阀体、阀座、碟板之间的准确联接,同时可以方便的更换阀座。

3、采用世界新型的球面密封副,密封更可靠。由于是球面密封,阀门在启闭时是平滑过度,所以减少了摩擦,降低了扭矩,可以选用小功率驱动装置,从而降低用户的成本。同时提高了阀座使用寿命(是普通中线阀的3-4倍)。

4、阀座法兰密封面采用大宽边、大圆弧的结构,使阀门完全可以适应套合式或焊接式法兰联接要求,适合与任何标准法兰联接。



5、阀杆轴向定位装置,采用两垫片加一对开环和弹簧卡圈结构方式。这样亦可有x防止阀杆无意地被拆卸,同时又可承载一定的轴向力,防止阀杆重量传递给蝶板。

6、阀杆密封圈起双向密封作用,即防止外来物质侵入,同时阻止介质外流。

7、轴套既起支撑阀杆的作用,同时又可降低启闭扭矩。目前有两种轴套可供用户选择,即:润滑青铜、聚四氟乙烯。

8、由于阀体本身替代普通阀座的靠背,增加了阀门整体强度,使之能够达到普通中线蝶阀无法实现的20公斤的公称压力。
