电动旋球阀开关怎么控制

2023-04-13 关注次数:

由浙江西布伦阀门有限公司带大家了解电动旋球阀的原理,知道开关要怎么控制的。


电动球阀原理


特点:


1、电动阀通常由电动执行机构和阀门连接起来,经过安装调试后成为电动阀。电动阀使用电能作为动力来接通电动执行机构驱动阀门,实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。

GPZ反冲洗全自动清洗过滤器



2、电动阀的驱动一般是用电机,开或关动作完成需要一定的时间模拟量的,可以做调节。比较耐电压冲击。电磁阀是快开和快关的,一般用在小流量和小压力,要求开关频率大的地方;电动阀反之。电动阀阀的开度可以控制,状态有开、关、半开半关,可以控制管道中介质的流量而电磁阀达不到这个要求。


3、三线制电动阀有F/R/N三条线,F代表正向动作(或者open动作)控制线,R代表反向动作(或者close动作)控制线,N代表地线。电磁阀是电动阀的一个种类;是利用电磁线圈产生的磁场来拉动阀芯,从而改变阀体的通断,线圈断电,阀芯依靠弹簧的压力退回。


动作原理:


以电动执行机构驱动球阀阀杆旋转0-90度的部分回转机械动作。其中球阀的旋塞体为球体,有圆形通孔或通道通过其轴线。


电动球阀在工业自控管路中主要用来做介质切断、分配和改变介质的流动方向的工艺作用。它只需要用旋转90度的操作和较小的转动力矩能关闭严密。球阀适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型电动球阀。

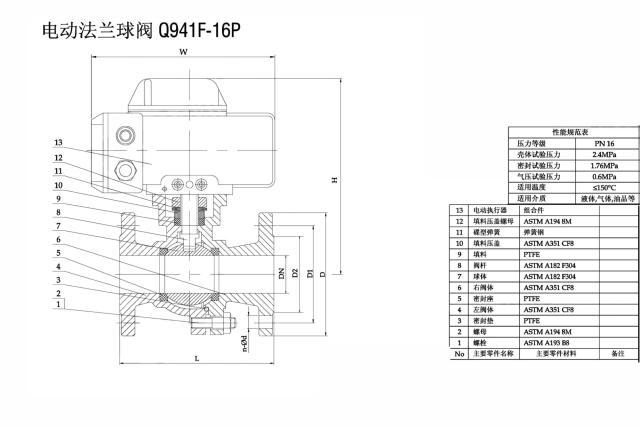

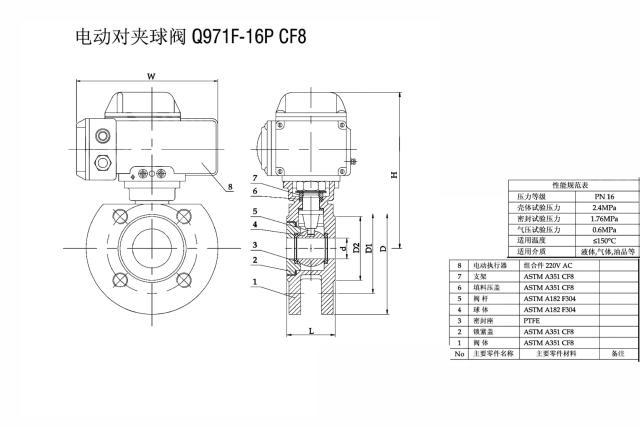

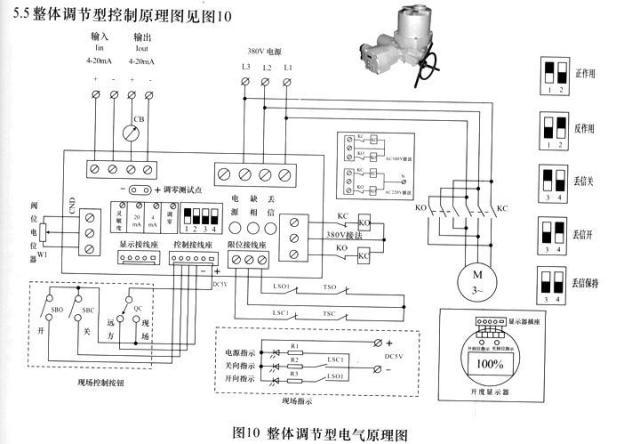

电动球阀工作原理图
