旋球阀的主要类型和工作原理

2022-05-30 关注次数:

旋球阀广泛应用于水泵出口端、管网系统、回收水系统、高位水槽、易水淹的污水系统、防倒流系统等需双向密封的场合,可用于冶金、矿山、石化、化工、电力、环保、市政等行业作为管路启闭和调节使用。该阀密封采用半球阀的结构和原理,外形采用蝶式结构,从而具有:体积小、重量轻的特征;并具有:双向硬密封、密封摩擦小、经久、启闭轻便等性能。在双向流系统中该阀门一台相当于两台普通单向密封阀门。不但能在正向压力下可靠地截断,在反向压力或反向压力远大于正向压力时同样能可靠地密封,因此,性价比远超半球阀。


主要类型:

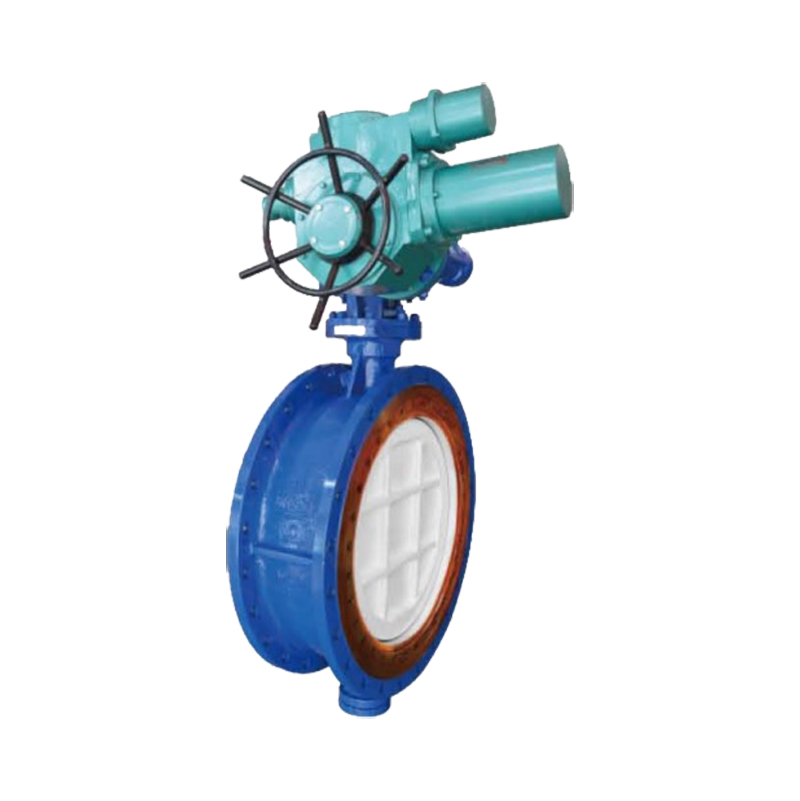

本阀门的主要类型有:蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。


工作原理:

双向流阀门的较主要功能是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时,介质压力推动阀板向前移动,阀杆变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密封良好。当反向压力作用时,介质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座向后移动,阀座密封面紧贴阀板密封面传递压力,使之密封良好。
