981-986F倒置桶式疏水阀

981-986F倒置桶式疏水阀

详情介绍

产品名称:倒吊桶式蒸汽疏水阀981F/982F/983F/985F

产品介绍:

倒置桶式蒸汽疏水阀981F/982F/983F/985F倒吊桶式疏水阀/倒置桶式疏水阀/倒吊桶式蒸汽疏水阀/内螺纹倒置桶式疏水阀/法兰倒吊桶式蒸汽疏水阀是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关,倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下,倒吊桶连接杠杆带动阀芯开启或关闭阀门。

原理作用:

当蒸汽冷凝时释放蒸发焓形成冷凝水,冷凝水中只含有饱和水焓,为了确保系统的大传热效率,冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时大限度地自动防止蒸汽的泄漏。

疏水阀根据原理作用的不同,可分为以下三种类型:机械型~依靠蒸汽疏水阀内凝结水液位高度的变化而动作;热静力型~依靠液体温度的变化而动作;热动力型~依靠液体的热动力学性质的变化而动作,一个蒸汽疏水阀的排水能力不能满足要求时,可并联安装几个蒸汽疏水阀。

吊桶式蒸汽疏水阀利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关,倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀芯关闭阀门。倒吊桶上开有小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀芯开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。

性能特点:

1、疏水阀可以自动连续地排放空气和二氧化碳气体而没有冷滞后或空气阻 。

2、疏水阀的不锈钢阀瓣和阀座被单独磨削加工后在机械装置上一起配研,所有的其它部件都采用耐磨损、耐腐蚀的不锈钢 。

3、疏水阀对背压具有很好的适应性,除了由于压差变小减少流量外,没有其他不利影响,倒置桶只需要较小的力就可使疏水阀开启。

技术参数:


部件材质:

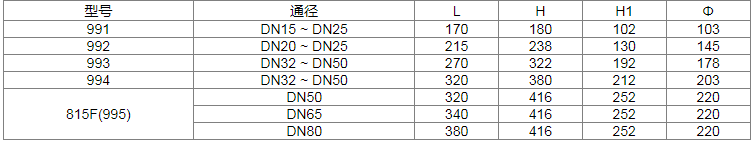

外形尺寸:
